详细说明

幹式隔離變壓器

產品型號
ATWB-SG係列
產品特點
節能 環保 安全
產品簡述
幹式隔離變壓器從原材料、工藝都已經做了權威分析和升級,使我們生產的變壓器比同行業的產品噪音更低、損耗小、壓隆小、效率更高更穩定
收藏
产品说明

幹式隔離變壓器從原材料、工藝都已經做了權威分析和升級,使我們生產的變壓器比同行業的產品噪音更低、損耗小、壓隆小、效率更高更穩定,本係列產品適用於交流50/60HZ,電壓660V以下的變壓電路中,廣泛用於國際進出口精密設備;多軸自動車床、彈簧機械伺服、注塑機械、機械電子設備、整流裝置、照明等。

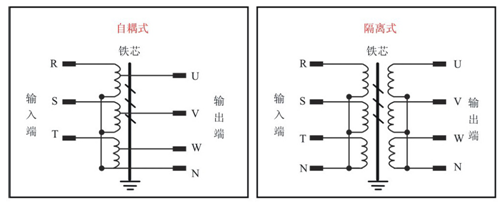

三相幹式變壓器繞組原理圖:
變壓器是利用電磁原理,通過磁場能量傳遞介質,將一種電壓和電流下的電能轉換為同一頻率下的另一種電壓和電流下的電能;通過線圈將其共同繞製在磁場可以閉合的鐵芯上,來實現電壓轉換。


結構特點:
1. ATWB-SG
係列三相幹式變壓器可製作成開啟式或防護式,具有損耗低、噪音小、防火性能好和不汙染環境等優點。
2.本係列變壓器體積小,安裝方便,工藝美觀,屬於可移動式變壓器。
3.磁場鐵芯采用冷軋取向矽鋼片,鐵軛兩側以工字型和三角鐵烤漆鋼板作夾件,通過螺杆加以緊固。鐵芯材質為進口優質高效的0.35-0.5mm的矽矽鋼片,導線為優質的鋁線或無氧紅銅,有效降低產品運行時的損耗,確保產品的穩定性。生產中過程采用真空絕緣漆含浸式並使用H級絕緣材質,大降低了絕緣耐壓隱患,極大的提高了產品安全性及使用壽命。
4.產品按結構分為開啟式和防護式兩種,防護式是采用鋼板加工成箱殼,變壓器在箱殼內部,箱殼外有進出線孔,以便宜安裝電源線路。
5.必要時可按用戶要求增加電壓儀表、電流儀表、溫控表、轉換開關、底部移動輪等裝置。
產品標準:
JB/T 3924-1999 GB/T 18494.1-2001 GB/T 10228-1997 GB 6450-1986 GB 19212.1-2003

隔離變壓器參數表:



型號

容量(KVA

功率Power(KVA)

輸入IN

輸入OUT

**

L*W*Hmm

重量KG

Model

電壓V

電流A

配線mm2

電壓V

電流A

配線mm2

ATW-SG

5

4

380~415

8/7

1.5

200~220

14/13

4

320*200*280

35

10

8

15/14

4

29/26

6

360*210*320

55

15

12

23/21

6

43/39

10

360*230*320

60

20

16

30/28

6

58/52

16

420*300*350

110

30

24

45/42

10

87/79

25

480*320*420

160

40

32

61/56

16

115/105

25

480*350*420

170

50

40

76/70

16

144/131

35

480*350*420

180

60

48

91/83

25

173/157

35

500*360*450

220

80

64

122/111

25

232/210

50

500*400*460

320

100

80

152/139

35

289/262

70

600*380*480

350

120

96

182/167

50

346/315

70

650*400*580

420

150

120

228/209

50

433/394

95

650*450*580

500

200

160

304/278

70

577/525

120

660*480*700

600

300

240

455/417

150

866/787

300

800*600*800

650



×
